PCB ESP32 Extension Board
ESP32 Extension PCB Design
2563–2564 PCB Designer / Hardware Engineer
PCBESP32KiCadIoTEmbeddedHardware
สรุปโปรเจค
ออกแบบและผลิต PCB Extension Board สำหรับ ESP32 รองรับ Sensor, Relay, Display และ Port ต่างๆ เพื่อใช้ในโปรเจค IoT และใช้เป็น Lab Board สำหรับการเรียนการสอน
รายละเอียดงานที่ทำ
- ออกแบบ Schematic ด้วย KiCad รองรับ Component ครบ
- Layout PCB ขนาดกะทัดรัด รองรับการใช้งานหลากหลาย
- ผลิต PCB และ Solder Components
- ทดสอบการทำงานทุกฟังก์ชัน
- นำไปใช้ในคอร์สสอน ESP32 ออนไลน์
รูปภาพโปรเจค
ESP32 Extension Board

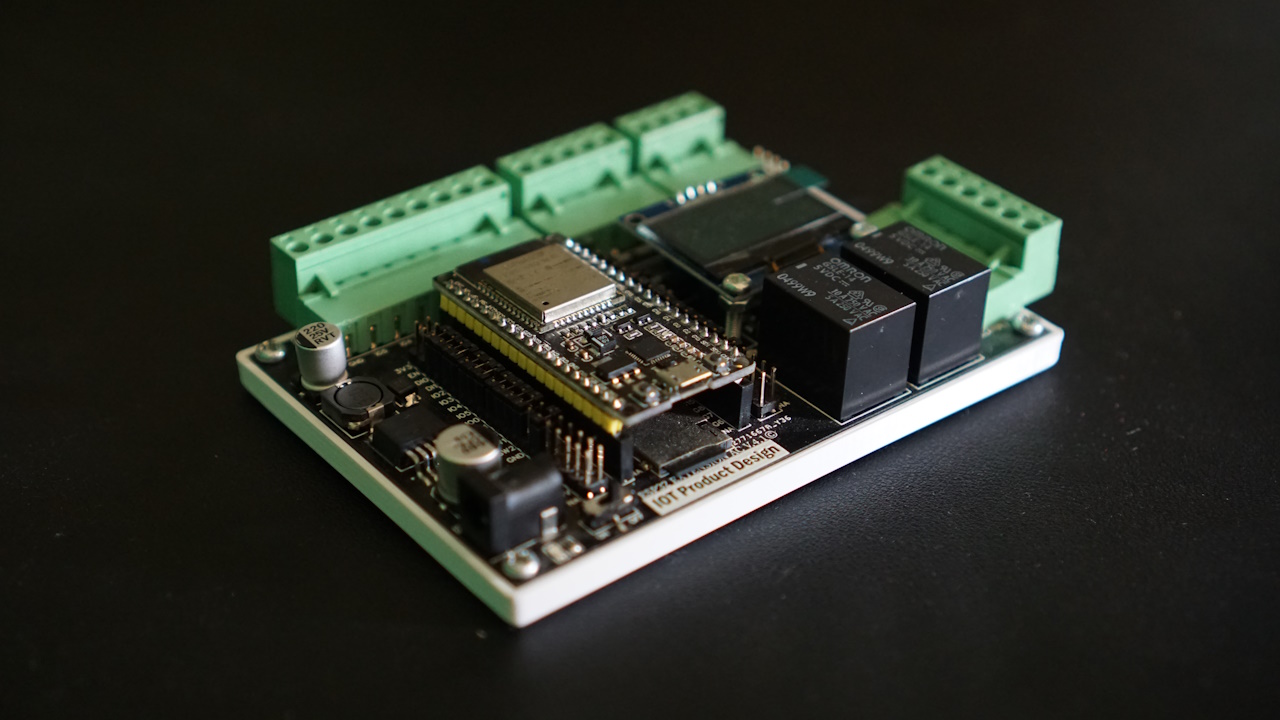

PCB Top View

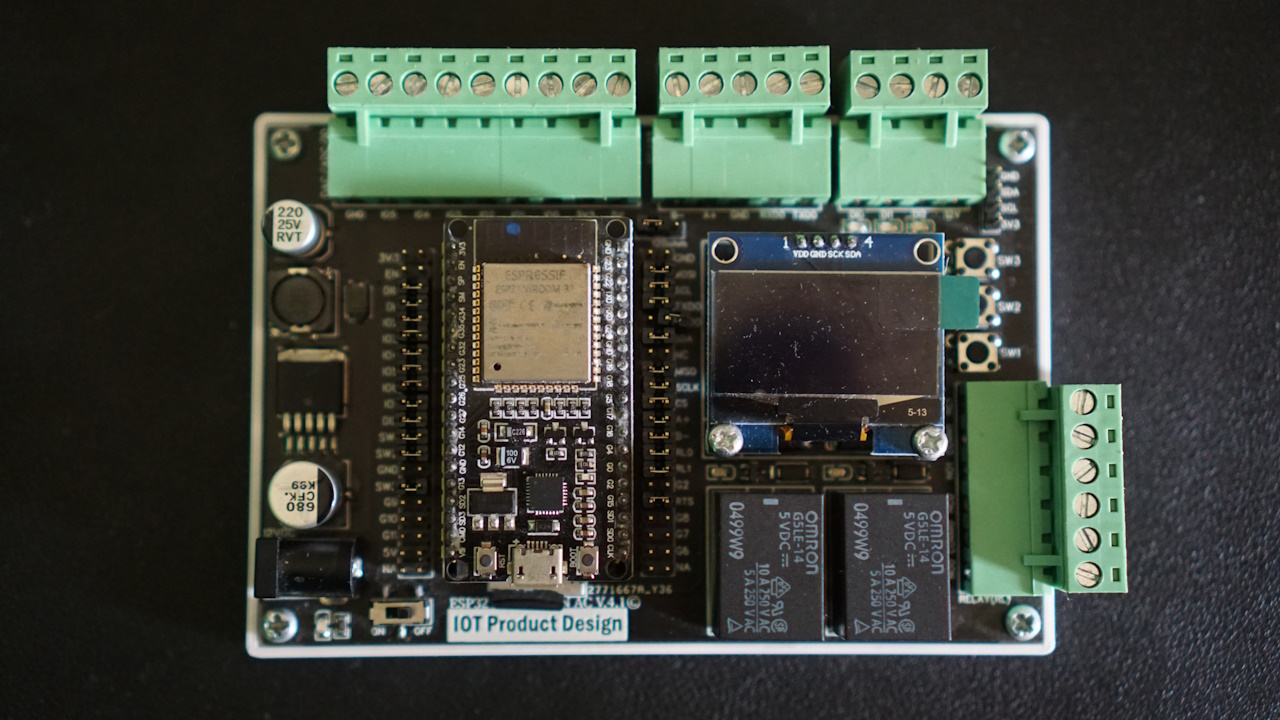

PCB Angle View

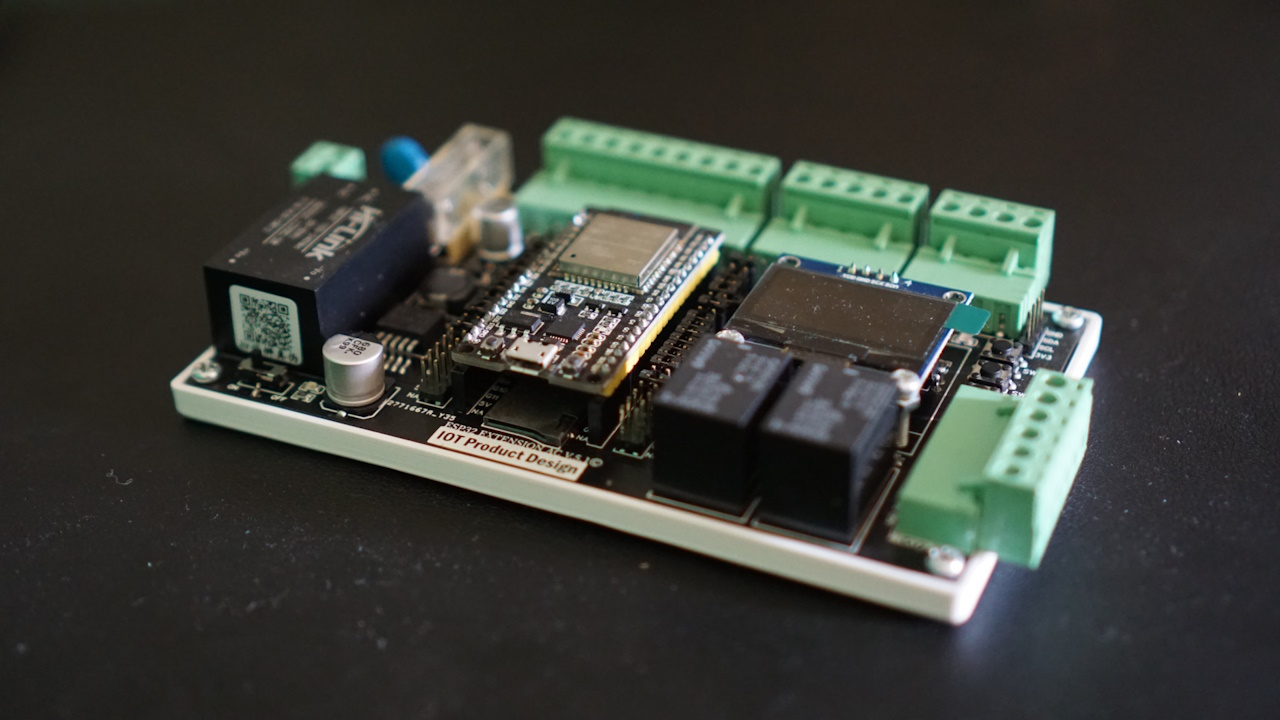

PCB Detail

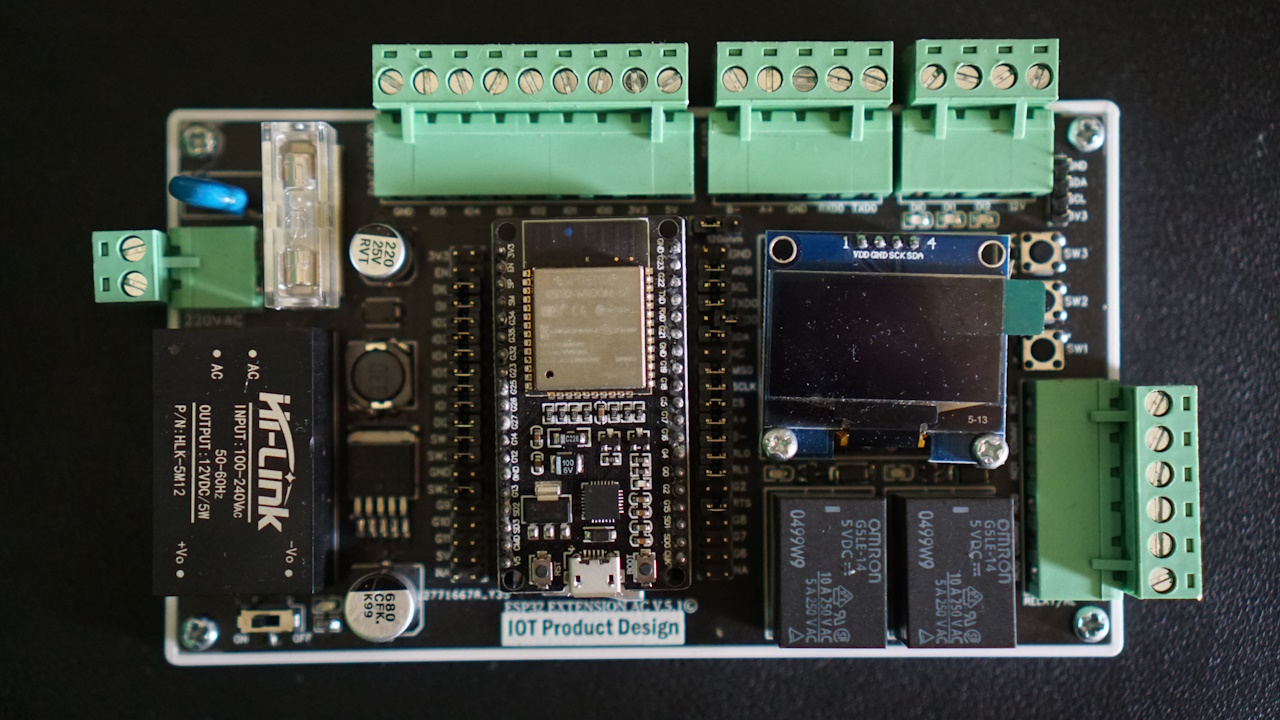

PCB With Components

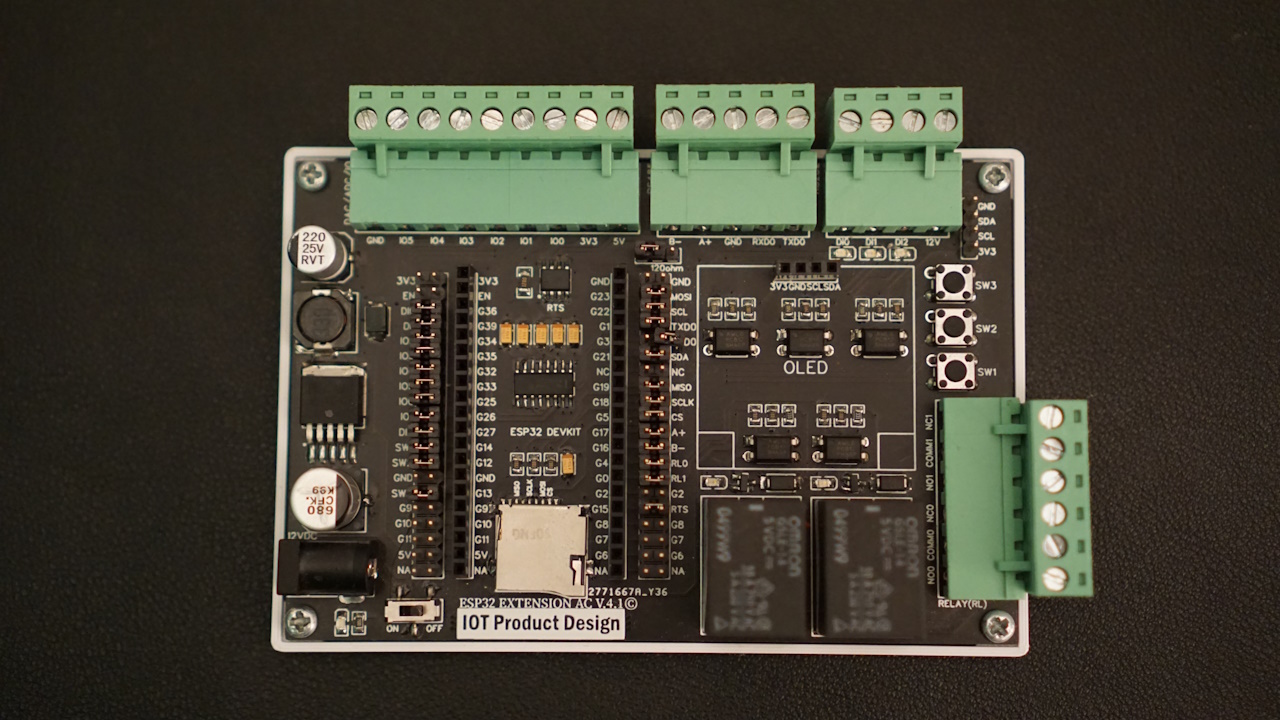

PCB Side View

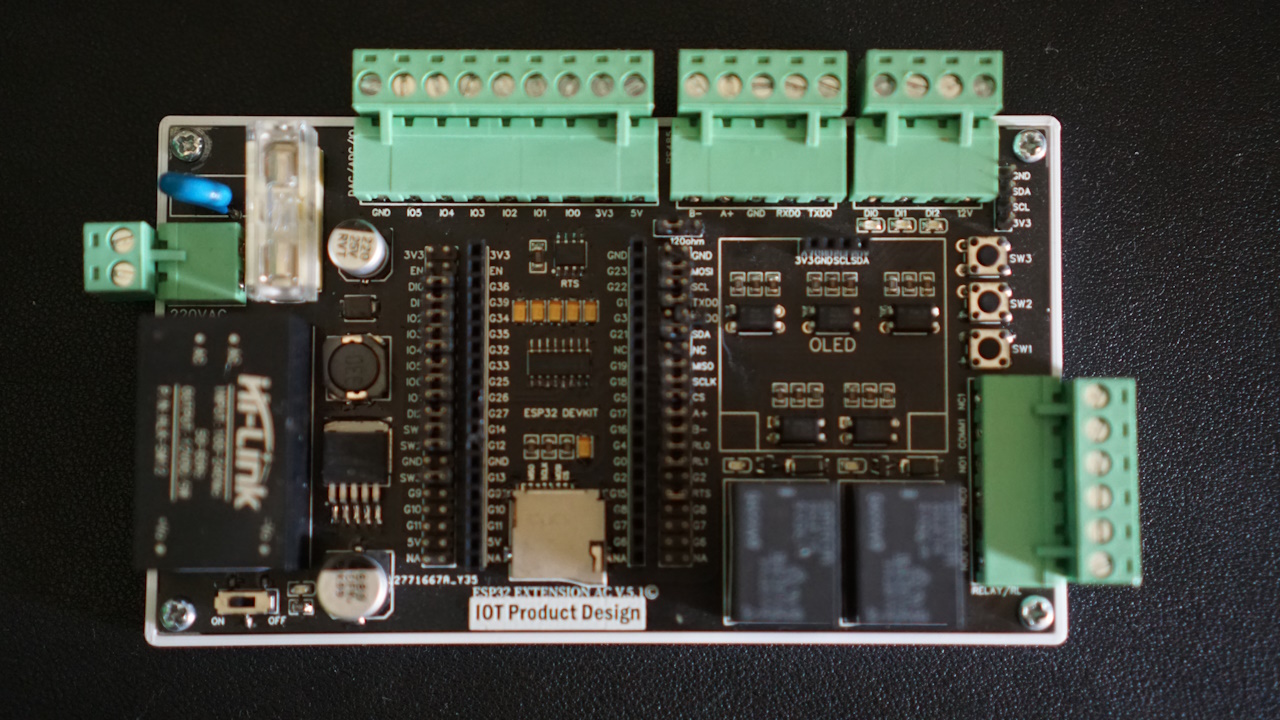

PCB Bottom
Key Highlights
- ออกแบบเอง 100% ตั้งแต่ Schematic จนถึง PCB Layout
- ใช้สอนในคอร์ส ESP32 ออนไลน์ มีผู้เรียนกว่า 100 คน
- ผลิตจริงและนำไปใช้งานได้
